BANDGUARD - Bandumlaufrechen

Hocheffizientes Feinsieb mit außerordentlicher Abscheideleistung

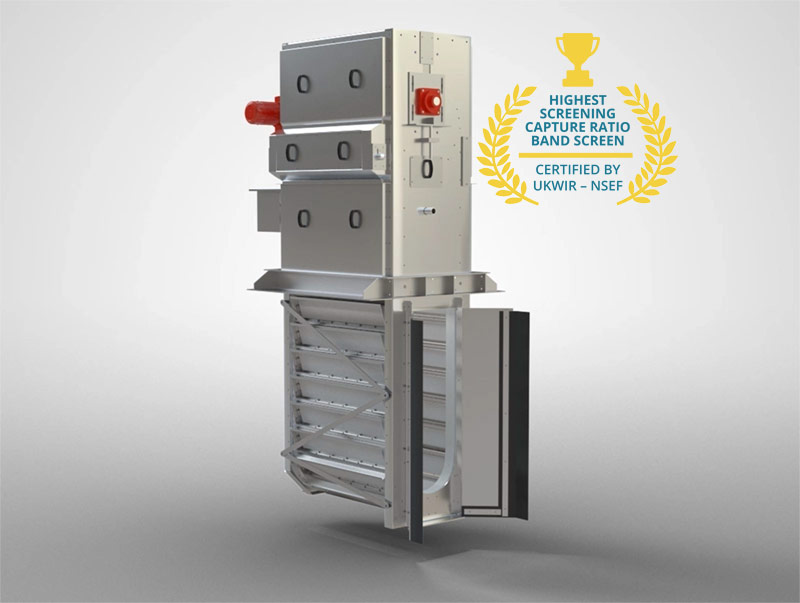

BANDGUARD Bandumlaufrechen

BANDGUARDTM ist ein hocheffizienter Bandumlaufrechen, der zu Beginn der mechanischen Reinigung in Kläranlagen eingesetzt wird. Der hocheffiziente Feinrechen verhindert die Ansammlung von Rechengut und seine außerordentliche Abscheideleistung reduziert die Wartungskosten der nachfolgenden Anlagen signifikant.

Der BANDGUARDTM reinigt Abwasser mittels eines vertikalen Siebbandes. Dieses besteht aus perforierten Polyethylen-Platten, die in Edelstahlrahmen befestigt sind und mit Edelstahlketten, die zwei Endlosschleifen bilden, befördert werden.

Das Abwasser fließt in die offene Stirnseite des Rechens in ein Endlosband mit Siebplatten, mit denen Feststoffe zurückgehalten und durch Vortrieb des Bandes aus dem Durchfluss gehoben werden. Die verschmutzten Siebplatten werden aus der Siebzone in den Plattenreinigungsbereich befördert.

Das Band wird mittels Motor und Getriebe über ein Kettenrad angetrieben. Ein mit Abwasser gespeister Sprühbalken wird zur Reinigung der verschmutzten Siebplatten eingesetzt, bevor diese erneut in den Abwasserkanal eintauchen. Das Reinigungssystem ist darauf ausgelegt, die Platten vollständig zu reinigen, während das gesamte Rechengut in das interne Waschsystem abgeführt wird, dessen Auslass sich seitlich des Siebs befindet.

Jede Platte verfügt über austauschbare Seitenabdichtungen, die aus ultrahochmolekularen Polyethylen hergestellt sind und zwischen Ketten und Platten eingepasst werden. Dies gewährleistet eine gute Abdichtung mit geringer Toleranz zur Kettenführung.

Design und Fertigung der Seitenabdichtungen sind auf Stabilität und Steifigkeit ausgelegt.

Die hochfesten Ketten laufen in Stahlund ultrahochmolekularen Polyethylen-Schienen und werden von Kettenrädern angetrieben, die an der Kopfwelle befestigt sind, welche wiederum in einstellbaren Lagern läuft.

Der Antrieb erfolgt über einen eng gekoppelten Motor und ein Getriebe. Antriebe mit variabler und zweistufiger Geschwindigkeit sind erhältlich. Des weiteren können Bandumlaufrechen auch für den Einsatz in ATEX Zone 1-Umgebungen geliefert werden.

Der BANDGUARDTM kann im Fall mechanischer Blockaden in kleinen Schritten vor und zurück bewegt werden.

Der BANDGUARDTM ist mit Abdeckungen verkleidet und schließt somit Gerüche und Waschwasseraerosole ein. Der Rechen kann auf Anfrage mit einem Abzug zur Ableitung von Gerüchen geliefert werden.

Technical details

  • Kanäle bis zu 4 m Breite und bis zu 20 m Tiefe
  • Geeignet für Durchflussraten von 40 l/s  bis 5.250 l/s
  • Siebplatten sind mit Lochdurchmessern von 2 mm bis 6 mm erhältlich
  • Gefertigt in Edel- oder Karbonstahl
  • Hocheffizientes Seitendichtungssystem
  • Erhältlich mit integrierter Rechengutpresse
  • Alle Wartungsarbeiten können oberhalb des Wasserspiegels durchgeführt werden.
  • Vollständige Aftermarket Serviceleistungen verfügbar

Solutions



Produktvorteile

  • Die Dicke und Haltbarkeit der ultrahochmolekularen Polyethylen-Paneele minimieren Verstopfung und Beschädigung.
  • Hohe Abscheideleistung im Vergleich  zu anderen Bandumlaufrechen
    • Siebplatten mit 3 mm Perforationsdurchmesser haben eine zertifizierte durchschnittliche Abscheideleistung von 95% [UK Water Industry Research (UKWIR) National Screen Evaluation Facility (NSEF)].
    • Siebplatten mit 6 mm Perforationsdurchmesser haben eine zertifizierte durchschnittliche Abscheideleistung von 85% [UKWIR– NSEF].
