FINEGUARD - Umlaufrechen

Perforiertes Feinsieb
FINEGUARD Bürste und Sieplatten

Der FINEGUARDTMwird als Feinsieb eingesetzt und entfernt sowohl an der Oberfläche treibendes sowie Rechengut unter Wasser aus dem Zulauf. Dieses Feinsieb wird normalerweise im Zulauf hinter einem Grobrechen installiert und verhindert Verstopfungen und Beschädigungen an nachfolgenden Anlagen.

Der FINEGUARDTM Umlaufrechen hat eine Vielzahl an Anwendungsbereichen. Der FINEGAURDTM transportiert Platten aus der Siebzone im unteren Teil des Rechens zum Reinigungsmechanismus im oberen Teil, wo das Rechengut von den perforierten Siebplatten entfernt wird.

Der FINEGUARDTM verwendet einen zweistufigen Reinigungsprozess. Die erste Stufe beinhaltet eine selbstjustierende rotierende Bürste, welche den Großteil des Rechenguts entfernt. In der zweiten Stufe werden Wasserdüsen eingesetzt, um Verstopfungen durch Haare und Textilfasern zu vermeiden. Bei Bedarf kann der Sprühbalken vollständig entfernt und gereinigt werden. Im Falle der Beschädigung von Siebplatten können diese mit wenigen Handgriffen ersetzt werden.

Die Wartung und Pflege des FINEGUARDTM ist einfach, die meisten der Wartungsarbeiten können oberhalb des Wasserspiegels durchgeführt werden. Auf Anfrage kann der FINEGUARDTM so konstruiert werden, dass er für Wartungszwecke aus dem Durchfluss herausgeschwenkt werden kann.

Jede Siebplatte verfügt über eine austauschbare Seitenabdichtung, die aus abnutzungsresistentem Kunststoff hergestellt ist. Die Seitenabdichtungen sind auf Stabilität und Steifigkeit ausgelegt und besitzen seitliche Auslassöffnungen für den Durchlass des gesiebten Abwassers, was wiederum die Höhendifferenz der Wasserspiegel verringert.

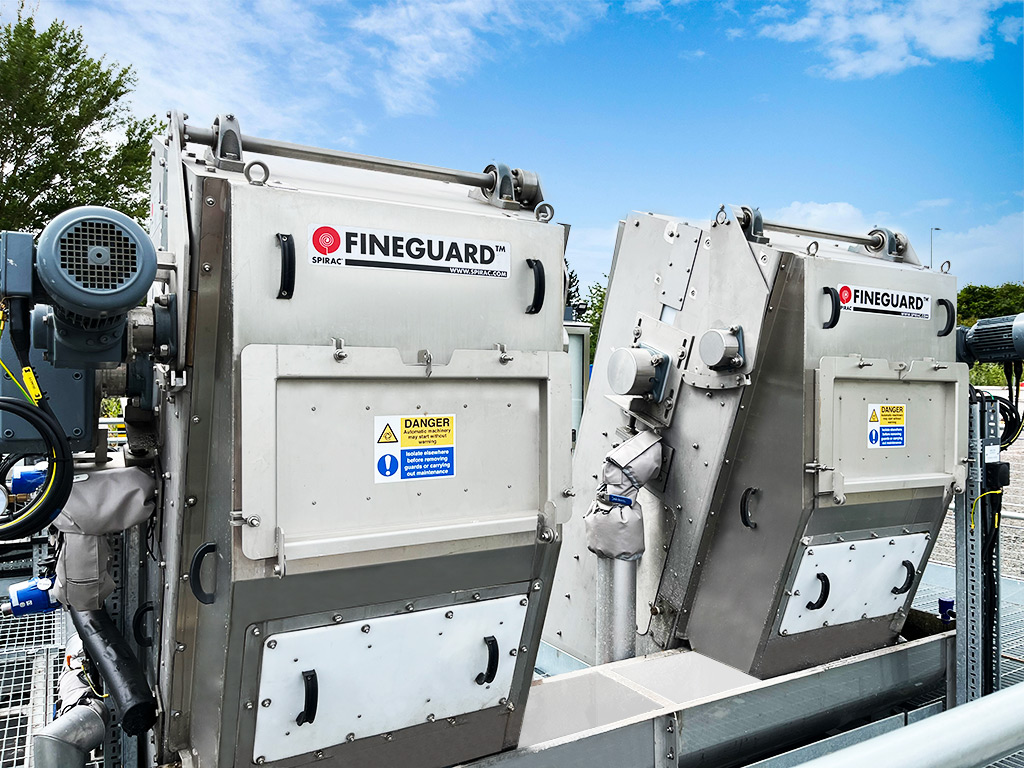

Der FINEGUARDTM Umlaufrechen ist vollständig mit Edelstahlabdeckungen geschützt, die an der Hauptkonstruktion befestigt sind. Für große Mengen an Rechengut sind Umlaufrechen mit zweistufiger oder variabler Geschwindigkeit erhältlich.

Technical details

  • FINEGUARDTM kann für Kanäle von bis zu 3 m (10 ft) und einer Kanaltiefe von bis zu 10 m (32 ft) gefertigt werden  - unter Berücksichtigung der Kanalflusskriterien.
  • Siebplatten verfügbar mit Perforationen von 3 mm bis 6 mm
  • Typischer Wasserdurchfluss von 40 l/s (0.9MGD) bis 2.500 l/s (57MGD)
  • Zweistufige Reinigung der Siebplatten erfolgt mittels einer rotierenden, selbstjustierenden Bürste und Wasserdüse
  • Komplett ausfahrbare Sprühleiste - ermöglicht einfachen Zugang
  • Hohe Abscheideleistung (SCR%) im Vergleich zu anderen Umlaufrechen:
    • Siebplatte mit 3 mm Perforationsdurchmesser besitzt eine zertifizierte, durchschnittliche Abscheideleistung (SCR) von 89% [UK Water Industry Research (UKWIR)  – National Screen Evaluation Facility (NSEF) Certified]
    • Siebplatte mit 6 mm Perforationsdurchmesser besitzt eine zertifizierte, durchschnittliche  Abscheideleistung (SCR) von 81% [UKWIR – NSEF Certified].

Solutions

Produktvorteile

  • Zweistufige Reinigung der Siebplatten erfolgt mittels einer rotierenden, selbstjustierenden Bürste und Wasserdüsen
  • Zuverlässiges und langlebiges System zur Seitenabdichtung
  • Service und Wartung sind einfach, das Sieb kann für Wartungszwecke aus dem Kanal herausgeklappt werden.
  • Hohe Abscheideleistung (SCR%) im Vergleich zu anderen Umlaufrechen:
    • Siebplatte mit 3 mm Perforationsdurchmesser besitzt eine zertifizierte, durchschnittliche Abscheideleistung (SCR) von 89% [UK Water Industry Research (UKWIR)  – National Screen Evaluation Facility (NSEF) Certified]
    • Siebplatte mit 6 mm Perforationsdurchmesser besitzt eine zertifizierte, durchschnittliche  Abscheideleistung (SCR) von 81% [UKWIR – NSEF Certified].
